ソニーは、4Kなど付加価値の高い映像コンテンツのライブ制作ワークフローを、IP化により効率的に構築するソリューションとして「IP Liveプロダクションシステム」を普及推進しています。
この度、当システムのコア技術であるAV伝送インターフェース「ネットワーク・メディア・インターフェース」（以下、NMI）に対応した映像制作機器を新たに3機種発売します。
IPオーディオ マルチプレクサ/デマルチプレクサボード『NXLK-IP45F』は、マルチチャンネルオーディオのIP伝送方式における主要規格の「Dante」に対応し、映像に加えてオーディオを含むシステムのIP化を実現します。
IPマルチビューアーソフトウェア『PWA-MV1N』では、表示画面を最大32面に分割し、ネットワークケーブル1本で接続した複数機器の映像を確認できます。さらに、SDI-IPコンバーターユニット『NXL-IP4F』を用いると、従来の放送業務用モニターに外付けしてNMIの信号で映像を表示できます。これらの機器によりモニタリングの環境もIP化し、システムを効率化します。
昨秋以降国内で展開しているNMI対応商品群に、これら新商品を追加することで、映像撮影からモニターに至るまで4Kライブ制作ワークフローで映像や音声のIP化を実現します。

IPベースのシステム普及と相互互換性を強化

BS放送の4K実用化や4Kコンテンツのネットワーク配信などが加速する中、4K映像制作需要が拡大しています。一方、既存のSDIで4Kのインフラを構築する場合、配線やルーターの規模などがHDの4倍以上必要となり、コスト、スペース、重量などが課題です。ソニーの「IP Liveプロダクションシステム」は、4K映像制作ワークフローをIP化することで、大幅な効率化のニーズに対応します。
コア技術のNMIは、自社製品での対応に加え、放送業界における次世代IP制作インフラとしての普及をめざし、本技術の他社放送機器における互換性対応を推進しています。
Inter BEE 2016の会場では、技術賛同パートナーである株式会社朋栄（以下、朋栄）、日本電気株式会社（以下、NEC）、株式会社東芝（以下、東芝）、株式会社インターネットイニシアティブ、シスコシステムズ合同会社、リーダー電子株式会社と共同で、各社ブースに展示した対応機器をIPネットワークで接続し、4K映像ライブ配信のデモンストレーションを行います。

映像制作システムを仮想化して統合的にデータ管理し、伝送距離の制約を越えてシステム構成変更や制作リソースの振り分けを自在に行うなど、「IP Liveプロダクションシステム」のメリットを展示会場でご体感いただけます。

なお、NMIの技術に賛同するパートナーは、現在計60社にのぼります。技術情報の開示や開発サポートを通じて、他社のNMI対応商品の開発も進んでおり、NECや朋栄からSDI-IPゲートウェイ、アストロデザイン株式会社から4K IP対応インサーターなどが発売予定です。また、東芝のビデオサーバVIDEOS™ neoはNMIへの対応が検討されています。

ネットワーク・メディア・インターフェース対応の新商品

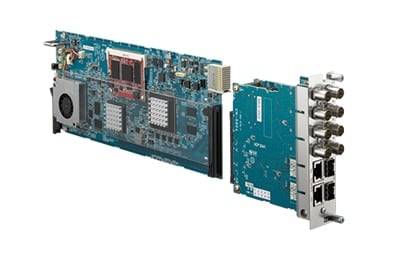

IPオーディオ マルチプレクサ/デマルチプレクサボード『NXLK-IP45F』

NMIの映像信号とIPオーディオ信号「Dante」との合成・分離を行います。対応のIPオーディオとして、Danteに加えてオーディオのIP伝送標準規格 「AES67」にも将来対応予定^※1です。

＜主な仕様＞

• 対応ビデオフォーマット：3840×2160/59.94p、50p、1920×1080^※2/59.94pi、50pi
• 対応オーディオチャンネル数：最大16チャンネル（1920×1080モード16×4チャンネル^※2）
• 出入力系統：
  合成機能時（マルチプレクサ）　入力：NMI、Dante、AES67^※1　出力：NMISDI
  分離機能時（デマルチプレクサ）　入力：SDIまたはNMI^※3　出力：NMI^※4、Dante、AES67^※1

• ※1：AES67にはバージョンアップで対応します。
• ※2：1920×1080モードにはバージョンアップで対応します。
• ※3：分離機能時のNMI入力対応はバージョンアップで対応します。
• ※4：分離機能時のNMI出力はSDI入力時に有効となります。

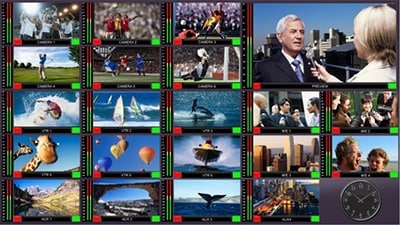

IPマルチビューアーソフトウェア『PWA-MV1N』

最大32系統まで、NMIでネットワーク接続した機器の映像を分割して表示できるモニター用ソフトウェア^※5です。従来マルチビューアーでは、複雑なシステムの構築と大量なケーブル配線が求められるところ、本ソフトウェアを使用すると10Gのネットワークケーブル1本に集約した配線が可能で、シンプルなモニタリング環境を構築できます。付属のレイアウトデザイナー^※6を用いれば、システム構成の変化に合わせて、表示画面のレイアウトを自由に変更し、柔軟な運用が可能です。

＜主な仕様＞

• 対応コーデック：LLVC（Low Latency Video Codec）
• 映像出力：4K×2またはHD×4（ディスプレイポートDisplayPort™）
  （追加映像出力オプション：4K×2またはHD×4（ディスプレイポートDisplayPort™））

• ※5：サーバーにインストールして使用します。
• ※6：操作用PCにインストールして使用します。

SDI-IPコンバーターユニット『NXL-IP4F』

IPで伝送されるデータを従来のSDI対応の放送業務用モニターに出力・表示するためのモニターアダプターです。

＜主な仕様＞

• 映像入出力：　入力：10GbE×2（冗長）NMI、出力：3G-SDI×4
• 系統数：1（4KまたはHD）
• 対応ビデオフォーマット：1920×1080/50i、59.94i、3840×2160/50p、59.94p、Level-A、2SI
• 対応コーデック：4K LLVC、HD 非圧縮
